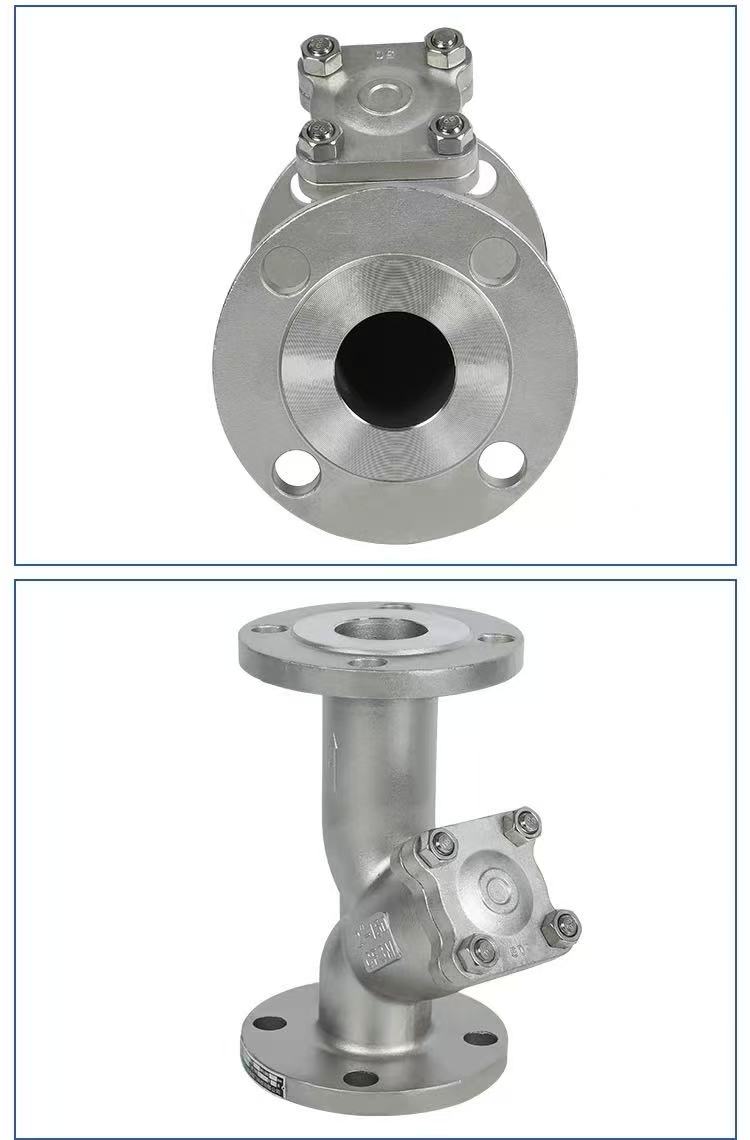

Филтри стандартии Flange Y-навъи амрикоӣ

Принсипи кор

Филтри ҳамгирошудаи амрикоии стандартии Flange Y-и фабрикаи Шенчи аз рӯи принсипи боздоштани экрани филтр кор мекунад. Муҳит аз охири вуруд ба корпус ворид шуда, тавассути экрани филтр дар дохили сохтори Y-шакл ҷорӣ мешавад. Дар дохили экрани филтр ифлосиҳои сахт баста мешаванд, дар ҳоле ки муҳити тоза аз охири васлшавӣ мегузарад ва берун мешавад. Масоҳати умумии экрани филтр аз майдони буриши қубур 3-4 маротиба зиёд аст, ки дар натиҷа муқовимати паст ва ҷараёни тез ба вуҷуд меояд. Барои холӣ кардан, сими поёнро кушоед ё сарпӯши ҳалқаро бардоред, экрани филтрро берун кунед, тоза кунед ва сипас онро дубора насб кунед. Корти асосӣ аз маводҳои WCB, SUS304 (CF8) ё SUS316L (CF3M) бо истифода аз раванди рехтагарӣ сохта шудааст, ки дар натиҷа манзили бефосила ва муқовимати боэътимод ба фишор оварда мешавад. Маҳсулоти Шенчи барои филтратсияи наҷосат дар қубурҳое, ки дар саноати нафту кимиё ва коркарди об истифода мешаванд, мувофиқанд.

Параметрҳои маҳсулот

Номи маҳсулот: Филтри стандартии Flange Y-type	Мушаххасоти: (1/8"-4") DN6-DN100Мушаххасоти: (1/8"-4") DN6-DN100
Фишори номиналӣ: PN16	Маводҳои бадан: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартҳо: ANSI, BS, DIN, ISO, JIS	Ҳарорати татбиқшаванда: -20 ℃ ~ + 150 ℃ (муқаррарӣ), то + 350 ℃ (навъи ҳарорати баланд), то -196 ℃ (навъи ҳарорати паст)
Маводи металлии дохилӣ: WCB, SUS304 (CF8), SUS316L (CF3M)	Ҳарорати миёна: Ҳарорати баланд, ҳарорати паст, ҳарорати миёна, ҳарорати муқаррарӣ
Усули кор: дастӣ	Мӯҳрҳо: EPDM, PPL
Усули пайвастшавӣ: Пайвасти фланец	Барномаҳо: Об, ҳаво, газ, нафт, моеъ ва ғайра.
Манбаъ: Чин	Намуна: Намунаҳо мавҷуданд

Нуқтаҳои асосӣ барои насб

Тасдиқи самт, ҳамоҳангсозӣ ва мустаҳкамкунии фланец, дастгирӣ ва муҳофизати қубур.

Ҳангоми насб кардани Филтрҳои стандартии Flange Y-type American Shenchi, ба се нуқтаи асосӣ диққат диҳед: Аввалан, самти ҷараёнро тасдиқ кунед. Тир дар бадани клапан бояд ба самти ҷараёни миёна мувофиқ карда шавад ва экрани филтр бояд ба поён рӯ ба рӯ насб карда шавад, то ба ифлосшавии наҷосат мусоидат кунад. Дуюм, ҳамоҳангсозии фланец ва мустаҳкам кардани онро таъмин кунед. Рӯйҳои фланец бояд параллел ва консентрикӣ бошанд, протубаҳо дар марказ бошанд ва болтҳо дар марҳила ба таври диагоналӣ сахт карда шаванд, то деформатсияи қабатро пешгирӣ кунанд. Сеюм, дастгирии қубур ва муҳофизати пеш аз филтрро таъмин кунед. Филтр набояд вазни қубурро бардошт; трубопроводро пеш аз монтаж тоза кардан лозим аст, то ки заррахои калон тоза карда шаванд. Shenchi дастурҳои муфассали насбро пешниҳод мекунад, мутобиқсозии ODM / OEM -ро дастгирӣ мекунад ва андозаи торҳои филтрро мувофиқи зарурат танзим кардан мумкин аст, то кори устувори дарозмуддати филтрро таъмин кунад.

Моддаҳои самаранок филтршуда

Филтрҳои стандартии Flange Y-Type Shenchi ASME асосан маводи сахти овезонро дар васоити қубур филтр мекунанд. Ба ин дохил мешаванд: шлаки кафшер, пораҳои оҳан ва пасмондаҳои занг аз кафшери қубур; қум, хок, нахҳои бангдона ва боқимондаҳои аз сохтмон боқимонда; моддаҳои зарраҳо, кристаллҳо ва таҳшинҳое, ки тавассути худи ВАО интиқол дода мешаванд; миқёси занг ва пораҳои миқёс аз пиршавӣ ва пӯсти девори дохилии қубур; ва риштахои металл ва дигар ифлосихои равгани молиданй. Вобаста ба тозагии зарурии васоити ахбори омма дақиқии филтрро аз 50-300 mesh интихоб кардан мумкин аст. Филтрҳои стандартии ASME, ки дар Чин истеҳсол шудаанд, аз маводи WCB, SUS304 ва SUS316L сохта шудаанд, ки муқовимат ба зангзанӣ ва мутобиқшавӣ ба васоити гуногунро пешниҳод мекунанд.

Моддаҳое, ки барои филтратсия мувофиқ нестанд

Филтрҳои фланеции навъи Shenchi ASME B барои филтр кардани моддаҳои зерин мувофиқ нестанд: моддаҳои химиявӣ дар муҳити атроф (масалан, намакҳо дар намакоб, кислотаҳо ва ишқҳо дар маҳлул); эмульсияҳои нафту об; хамираи часпак ё коллоидҳо; нахҳои нармии нахдор (ки метавонанд ба экрани филтр ворид шаванд ё печонида шаванд); ва ифлоскунандаҳои газӣ дар муҳити газӣ. Барои ин ВАО дигар намудҳои филтрҳо бояд интихоб карда шаванд. Ҳангоми фурӯши филтрҳои навъи ASME B flange Y, Shenchi хусусиятҳои медиаро бо фармоишгар тасдиқ мекунад, то интихоби нодурустро пешгирӣ кунад. Филтрҳои навъи ASME B flange Y бо рӯйхати нархҳо дастурҳои муфассали интихобро дар бар мегиранд.
