Стандарти амрикоии халќи халќи халќи

Принсипи кор

Ҷараёни васоити ахбори омма тавассути гардиши тӯб 90 ° идора карда мешавад.

Як сӯрохи бо диаметри ҳамон қубур дар маркази тӯб ҷойгир аст. Вақте ки даста ё фаъолкунанда тӯбро 90° мегардонад, то он даме, ки сӯрохи бо меҳвари қубур мувофиқат кунад, медиа бидуни монеа ҷорӣ мешавад, клапан пурра кушода мешавад ва муқовимати ҷараён қариб ба сифр баробар мешавад. Вақте ки тӯб то перпендикуляр будани сӯрохи ба қубур боз 90° гардиш мекунад, сатҳи сахти сферикӣ гузаргоҳро комилан маҳкам мекунад, клапан пӯшида мешавад ва қатъи боэътимод ба даст меояд.

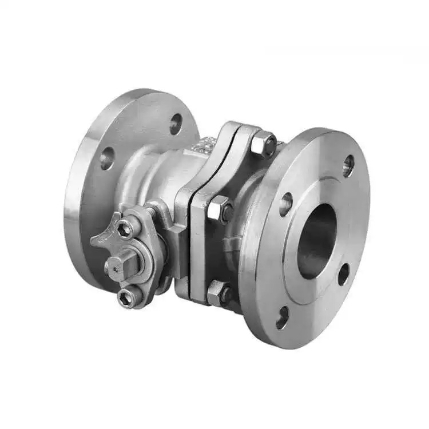

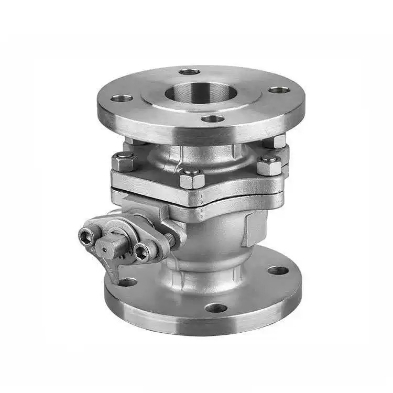

Клапани амрикоии стандартии флангдор тарҳи мӯҳри дуҷонибаро қабул мекунад, ки ба васоити ахбори омма имкон медиҳад, ки аз ҳама самт бидуни маҳдудияти самти ҷараён ворид шаванд. Мӯҳрҳои мулоим (PTFE/PPL) ба ифлосшавии сифр ноил мешаванд, дар ҳоле ки мӯҳрҳои сахт барои ҳарорати баланд ва фишори баланд мувофиқанд. Пояи клапан дорои сохтори зидди таркиш барои таъмини бехатарӣ ва эътимод дар зери фишори баланд мебошад. Клапанҳои ҳалқаи стандартии Shenchi ASME ба таври қатъӣ мувофиқи стандартҳои API 608 истеҳсол карда мешаванд, ки амалиёти зуд ва мӯҳри қатъиро пешниҳод мекунанд ва онҳоро клапанҳои беҳтарин барои қубурҳои стандартии ASME дар саноати нафт, кимиё ва гази табиӣ мекунанд.

Параметрҳои маҳсулот

Номи маҳсулот: Амрикои стандартии халќи халќи халќи	мушаххасоти: (1/8 "-4") DN6-DN100
Фишори номиналӣ: PN16	Маводҳои бадан: WCB, SUS304 (CF8), SUS316L (CF3M) Маводи бадан: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартҳо: ANSI, BS, DIN, ISO, JIS	Ҳарорати татбиқшаванда: -20 ℃ ~ + 150 ℃ (муқаррарӣ), то +350 ℃ (ҳарорати баланд), то -196 ℃ (ҳарорати паст)
Маводи металлии дохилӣ: WCB, SUS304 (CF8), SUS316L (CF3M)	Ҳарорати миёна: Ҳарорати баланд, ҳарорати паст, ҳарорати миёна, ҳарорати муқаррарӣ
Усули амалиёт: Manua	Мӯҳрҳо: EPDM, PPL
Усули пайвастшавӣ: Пайвасти фланец	Барномаҳо: Об, ҳаво, газ, нафт, моеъ ва ғайра.
Пайдоиши: ЧинOrigin: ChinaOrigin: ChinaOrigin: Чин	Намуна: Намунаҳо мавҷуданд

Нуктаҳои асосии сохтор ва тарҳрезӣ

Клапанҳои баландсифати амрикоии стандартии фланеци Шенчи дорои сохтори аслӣ мебошанд, ки аз бадани клапан, тӯб, поя ва мӯҳрҳои курсӣ иборатанд. Тӯб метавонад ё тарҳи тӯби шинокунанда (DN50 ва поёнтар) ё тарҳи тӯби собит (DN50 ва болотар) бошад. Сӯрохии тӯб ба диаметри дохилии қубур мувофиқат мекунад, ки дар натиҷа ҳангоми пурра кушода муқовимати ҷараён ба сифр наздик мешавад. Сохтори зидди таркиши поя аз парвози поя дар зери фишори баланд пешгирӣ мекунад. Дастгоҳи зидди статикӣ гузариши байни тӯб ва пояро таъмин намуда, аз ҷамъшавии нерӯи статикӣ пешгирӣ мекунад. Барои клапанҳои ҳалқаи ASME бо нархҳои дастрас, Shenchi ҷадвалҳои муфассали параметрҳои техникиро пешниҳод мекунад, то интихоби дақиқи модел ва ҳисобкунии буҷаро барои муштариён осон кунад.
