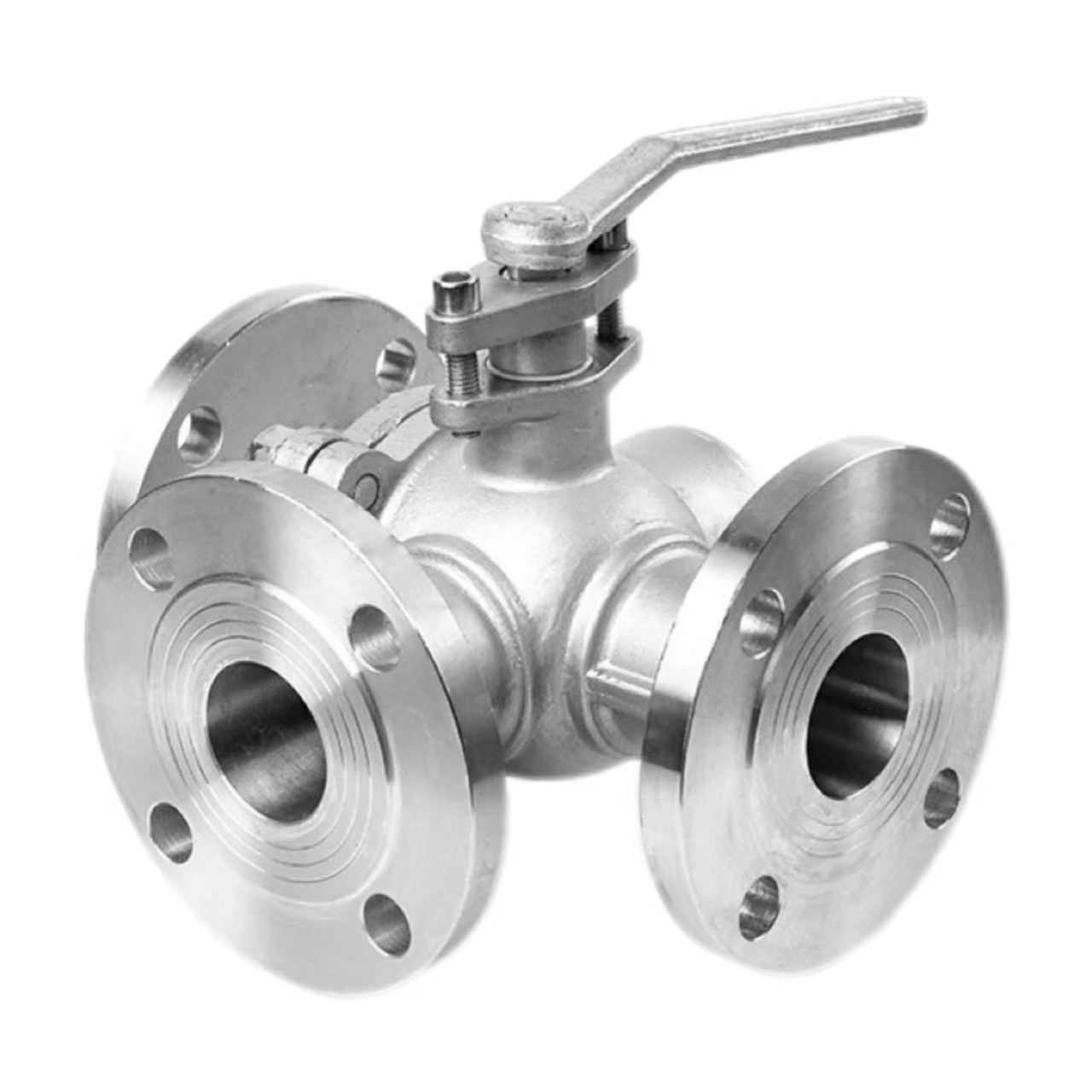

Клапани тӯби сеҷониба

Принсипи кор

Принсипи кори клапани тӯби сетарафаи ба зангзанӣ тобовар дар корхонаи Шенчи ба каналҳои L ё T-шакл, ки ба тӯб бурида шудаанд, асос ёфтааст. Тӯб дар маркази бадани клапан ҷойгир карда мешавад ва бо даста чарх мезанад. Ҳангоми гардиши тӯб, каналҳо бо бандарҳои клапанҳои гуногун мувофиқат мекунанд ё аз онҳо ҷуброн мешаванд, ивазкунӣ, якҷояшавӣ ё тақсим кардани самти ҷараёни миёнаро амалӣ мекунанд.

Тӯби шакли L:

 90° гардиш ба миёна имкон медиҳад, ки аз даромадгоҳ ба ҳама гуна баромадгоҳ гузарад, ки барои тағир додани сенарияҳо бо як вуруд ва ду баромад ё ду вуруд ва як баромад мувофиқ аст, масалан, ба таври навбатӣ ба ду реактор моеъ таъмин мекунад.

Тӯби шакли T:

180° гардиш имкон медиҳад, ки ҳар се порт дар як вақт пайваст карда шаванд ё ҳар ду порт ба ҳам пайваст карда шаванд, ки барои омехта кардани ду васоити ахбори омма ва сипас баровардан (якҷоя кардан) ё тақсим кардани як медиа ба ду баромад (тақсимкунӣ) мувофиқанд, масалан дар кондитсионер системаҳои омехтаи оби гарм ва хунук.

Параметрҳои маҳсулот:

Номи маҳсулот: Клапани тӯби сеҷониба	Мушаххасоти: (1/8"-4") DN6-DN100
Фишори номиналӣ: PN16	Маводҳои бадан: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандартҳо: ANSI, BS, DIN, ISO, JIS	Ҳарорати татбиқшаванда: -20 ℃ ~ + 150 ℃ (стандарт), то +350 ℃ (ҳарорати баланд), то -196 ℃ (ҳарорати паст)
Маводи металлии дохилӣ: WCB, SUS304 (CF8), SUS316L (CF3M)	Ҳарорати миёна: Ҳарорати баланд, ҳарорати паст, ҳарорати миёна, ҳарорати муқаррарӣ
Усули кор: дастӣ	Мӯҳрҳо: EPDM, PPL
Усули пайвастшавӣ: Пайвасти фланец	Барномаҳо: Об, ҳаво, газ, нафт, моеъ ва ғайра.
Манбаъ: Чин	Намуна: Намунаҳо мавҷуданд

Афзалиятҳои пайвасти фланг:

Клапанҳои ҳалқаи 3-роҳи Шенчи пайвастагиҳои фланҷро истифода мебаранд. Дар муқоиса бо пайвастҳои ришта, пайвастҳои фланҷ муқовимати баландтари фишорро пешниҳод мекунанд; рейтинги PN16 метавонад устуворона ба фишори 1.6МПа тоб оварад. Демонтаж қулай аст ва ба тафтиш ва нигоҳдории мунтазами қубур мусоидат мекунад. мӯҳри боэътимод таъмин карда мешавад; газаки фланец ва болтҳо якҷоя кор мекунанд, то хатари ихроҷро бартараф созанд. Муносиб барои қубурҳои диаметри калон; барои диаметрҳои болотар аз DN50, ки дар он ҷо пайвастҳои ришта душвор аст, фланецҳо интихоби стандартӣ мебошанд. Шенчи, як истеҳсолкунандаи клапанҳои 3-роҳаи халқадори чинӣ, фланҷҳои мувофиқро ба стандартҳои ANSI, BS, DIN ва JIS пешниҳод мекунад, ки ба эҳтиёҷоти муштариёни ҷаҳонӣ ҷавобгӯ мебошанд.

Нуқтаи асосии насбкунӣ 1: Ҳамоҳангсозии фланг

Ҳамоҳангсозии фланец Ҳангоми насб кардани клапани тӯлонии сеҷонибаи Шенчи, рӯйҳои ҳалқа бояд мувофиқ карда шаванд. Ду фланец бояд параллел ва мутамарказ бошанд ва инҳироф аз диапазони иҷозатдодашудаи газаки фланец зиёд набошад. Маҷбур кардани ҳамоҳангсозии болт боиси деформатсияи бадани клапан мегардад, ки ба гардиши тӯб ва иҷрои мӯҳр таъсир мерасонад. Пас аз ҳамворкунӣ, провайдер бояд дар марказ ҷойгир карда шавад ва набояд ҷуброн карда шавад. Як клапани тӯби сетарафаи арзон ба сифати паст баробар нест; Маҳсулоти Shenchi дақиқии баланд ва насби осонро пешниҳод мекунанд. Клапанҳои ҳалқаи сеҷониба ба зангзанӣ тобовар дорои сатҳи фланец мебошанд, ки ба стандартҳо мувофиқанд ва мӯҳри боэътимодро таъмин мекунанд.

Нуқтаи насби дуюм: пурзӯр кардани болт

Болтҳои фланецӣ бояд дар марҳила ба таври диагоналӣ мустаҳкам карда шаванд. Моментро тадриҷан дар 2-3 марҳила, пас аз пайдарпаии диагонали 180° татбиқ кунед. Як тарафро якбора сахт накунед, вагарна фишори нобаробар ба протуба каналҳои ихроҷро ба вуҷуд меорад. Моменти болт бояд ба арзишҳои стандартӣ ҷавобгӯ бошад; аз хад зиёд мустахкам кардан фланец ё болтхоро вайрон мекунад, камтачкизкунй бошад, боиси нокифоя будани мухр мегардад. Заводи клапани тӯби 3-роҳи Шенчи ҷадвали тавсияшудаи моменти моментро барои насбкунандагон пешниҳод мекунад. Ин нуқтаҳои насбкунӣ барои таъмини кори дарозмуддати клапанҳои бидуни ихроҷ муҳиманд; хохишмандам ба хусуснятхо катъиян риоя кунед.

Нуқтаи насби 3: Дастгирии қубур ва тозакунӣ

Пеш аз насб, дохили қубур бояд тоза карда шавад, то шлакҳои кафшерӣ, оҳанпораҳо, қум ва дигар ифлосиҳо тоза карда шаванд. Объектҳои бегонае, ки ба холигоҳи клапан ворид мешаванд, метавонанд тӯб ё мӯҳрҳоро харошида, ба ихроҷ оварда расонанд. Қубур бояд мустақилона дастгирӣ карда шавад; клапан набояд вазни трубопроводро бардошт. Клапанҳои ҳалқаи диаметри калон вазнинанд; фурӯ рафтани қубур метавонад фланецро аз марказ берун кашад ва мӯҳрро вайрон кунад. Клапанҳои ҳалқаи ба зангзанӣ тобовар аз маводи WCB, SUS304 ё SUS316L бо ядрои клапани мис ё аз пӯлоди зангногир сохта шудаанд. Пас аз ба итмом расонидани нуқтаҳои насб, даста бояд бидуни роҳбандӣ озодона гардиш кунад; баъд клапан барои истифода тайёр аст.
